Плата индикации для кулера AEL-522

Плата индикации к модели LC-AEL-809A

Плата индикации к модели Ecotronic H1-L, H1-T, H1-LE, H1-TE, H1-U4LE

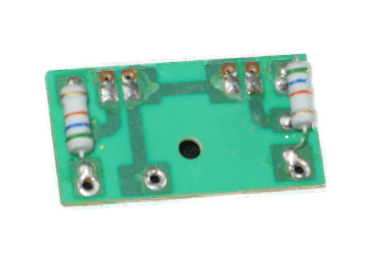

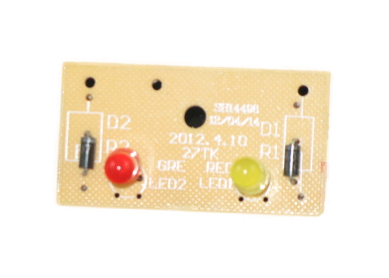

Плата индикации для кулера TK-AEL-340 v.2. Плата индикации. Полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока. Расположен на лицевой панели аппарата. Служит для визуального информирования потребителя о режиме работы кулера в текущий момент времени. Когда кулер находится в режиме нагрева воды, горит красный светодиод, когда кулер нагрел воду заданной температуры и нагрев отключился , загорается желтый светодиод, а красный светодиод гаснет. Плата индикации представляет собой прямоугольную пластину с фольгированной медью с одной стороны, выполненную из стеклотекстолита. На фольгированной стороне проделаны необходимые токоведущие дорожки. На плате индикации установлены красный светодиод, желтый светодиод и электрокомпаненты, обеспечивающие работу светодиодов, а также разъем (или шлейф) для подключения к электрической схеме кулера.
